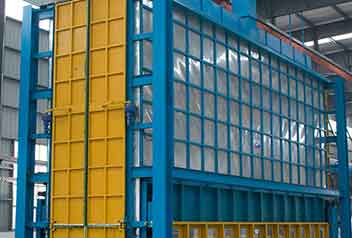

我們公司制造工藝有熱浸鍍鋅，熱浸鍍鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對(duì)5mm以下薄板不得小于65μm，5mm及以上厚板不小于86μm。這個(gè)是熱浸鍍鋅的主要制造工藝，只有達(dá)到工藝標(biāo)準(zhǔn)，才可以算作有效的熱浸鍍鋅，目的主要是為了起到防腐蝕的作用。

熱浸鍍鋅就是用鋅錫溶液將五金件包覆起來(lái)，較傳統(tǒng)鍍鋅防銹時(shí)間約五倍，一般的室外建設(shè)都是采用熱浸鍍鋅的方式，鹽水試驗(yàn)大概可以做到36小時(shí)。鋼鐵材料是熱浸鍍鋅的主要基體材料，因此，作為鍍層材料的金屬的熔點(diǎn)必須比鋼鐵的熔點(diǎn)低得多。以“干法”熱浸鍍鋅為例分析，鋼管涂上氯化鋅、銨助鍍?nèi)軇?/span>在烘干爐上預(yù)熱至150～200℃的溫度后，進(jìn)入溫度為440～450℃的鋅液（?。┲腥?。首先，在瞬間鋼鐵制件就吸收了大量的熱量，使鋼鐵制件表面上的鋅液突然受冷，使之在瞬間內(nèi)凝固于鋼鐵制件表面，形成了一層固體外殼，由于熱量的繼續(xù)大量供給，這層外殼很快受熱而熔化。當(dāng)鋼鐵制件表面溫度與鋅液溫度達(dá)到平衡時(shí)，熔融的鋅液就開(kāi)始與鋼鐵相互作用。經(jīng)過(guò)一段時(shí)間，使鋼鐵表面上就產(chǎn)生了鐵-鋅合金層；鐵-鋅合金層的外側(cè)連接著純鋅層，當(dāng)冷卻后純鋅層結(jié)晶，在鋅層內(nèi)側(cè)連接著鋼基體。

因此，我們公司在不斷精細(xì)熱浸鍍鋅的工藝上投入大量時(shí)間和資金，為了確保為您提供優(yōu)質(zhì)的產(chǎn)品。
